水基切削液起泡难解决？试试芥酸

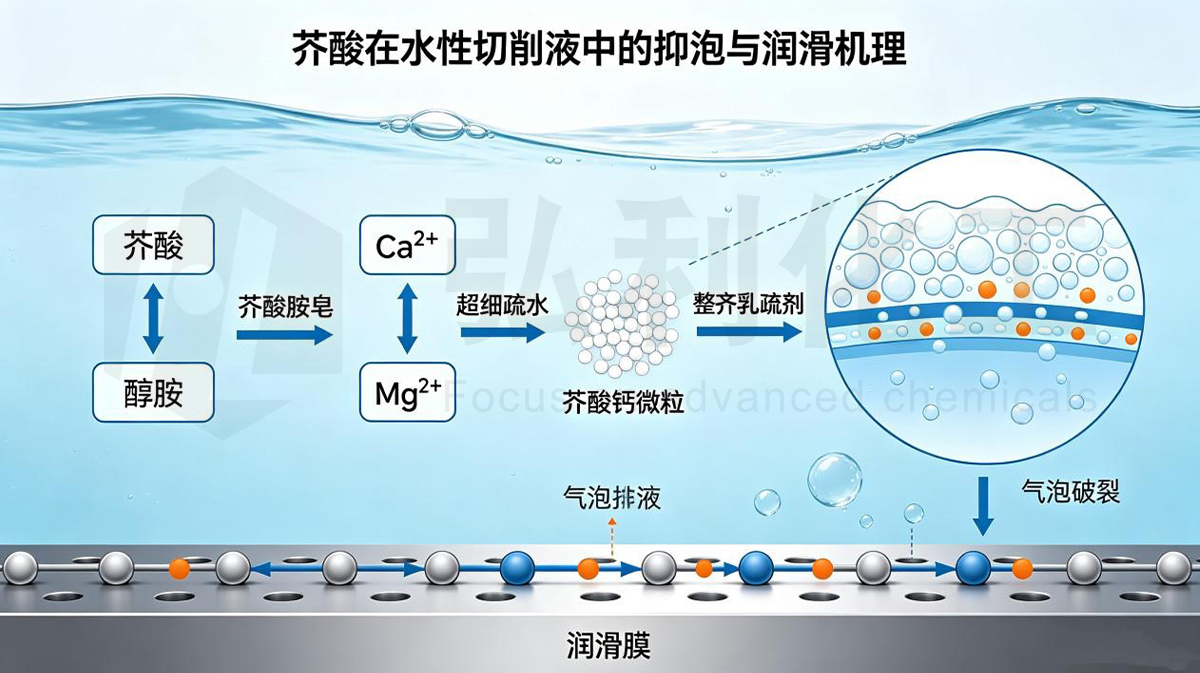

芥酸在水基切削液中抑泡的完整机理：芥酸（顺 - 13 - 二十二碳烯酸，C22 长链不饱和脂肪酸）并非直接消泡剂，而是靠硬水化学反应成皂 + 界面物理破坏 + 长效固相抑泡三重协同实现长效抑泡，芥酸与醇胺中和形成芥酸胺皂，遇硬水中钙镁离子生成疏水芥酸钙微粒，微粒破坏泡沫液膜结构、加速破泡，还能抢占气液界面抑制新泡产生，消耗硬水离子减少发泡皂生成，同时芥酸还自带润滑、防锈作用，是切削液通用型抑泡组分。

一、切削液为什么容易起泡

水基切削液含大量乳化剂、胺皂、阴离子表面活性剂，会在气泡表面形成高弹性液膜；表面活性剂定向排列，产生 Gibbs-Marangoni 自修复效应，气泡液膜变薄时液体自动回流补膜，泡沫稳定难破；高压喷淋、泵循环高速剪切持续卷吸空气，软水工况无钙镁离子中和，泡沫会持续堆积。

二、芥酸核心抑泡机理（两大主路径）

1. 与水中 Ca²⁺/Mg²⁺生成微细不溶性疏水钙皂（最关键）
芥酸是弱酸，在稀释切削液中解离出芥酸根，与自来水中硬水钙、镁离子反应，生成芥酸钙 / 芥酸镁皂，该钙皂极细、疏水、不溶于水，均匀分散在体系内，不会被机床过滤器过滤流失，实现长效抑泡。钙皂如何破坏泡沫：钙皂微粒凭借强疏水作用，竞争性插入气泡液膜的表面活性剂吸附层，扰乱其有序排列，削弱Marangoni弹性恢复力，加速液膜排液与薄化，最终诱导液膜破裂。该过程属于异相成核诱导破泡，对新生气泡亦有持续抑制效应。（硬水体系响应增强，软水体系响应减弱）

2. 超长 22 碳不饱和链的表面调控辅助抑泡
芥酸碳链极长，疏水能力远强于油酸、硬脂酸，自身水溶性很差，少量游离芥酸会以微小油滴分散；游离芥酸微滴表面张力低于泡沫液膜，会铺展在气泡表面，局部大幅降低表面张力；液膜局部张力低、周围张力高，产生拉扯力，把薄液膜拉断消泡；长链结构可穿插、稀释乳化剂吸附层，降低液膜整体强度，削弱稳泡效果。

三、对比普通消泡剂，芥酸抑泡独特优势

· 长效不衰减：传统硅油/矿物油消泡剂受切屑吸附及滤网截留影响，消耗衰减快；芥酸钙皂粒径亚微米级，在循环体系中悬浮稳定，抑泡持久性显著优于物理消泡剂。
· 功能复合化：除抑泡外，长链烷烃提供极压润滑边界膜，羧基与金属表面形成化学吸附层起防锈缓蚀作用，实现“抑泡-润滑-防锈”一体化。
· 无硅工艺安全：杜绝有机硅残留引发的缩孔、烤漆附着力失效等表面缺陷，满足后涂装/电镀工艺的洁净度要求。
· 配方适配性：兼具弱乳化特性，在中低硬度水中与阴/非离子表活兼容性良好，不易造成配方分层。

四、使用限制（配方注意事项）

①常温呈蜡状（熔点~33℃），须加热预溶于油相或醇胺后再复配；

②极软水环境下钙皂产率低，需外补硬水或复配钙盐以激活抑泡活性；

③过量添加（＞5%）会过度降低体系亲水亲油平衡值（HLB），引发浮油或稀释稳定性劣变。

结语：芥酸抑泡核心是遇硬水生成微细疏水钙皂，持续破坏气泡弹性液膜，配合自身超长疏水碳链降低局部表面张力，兼具润滑防锈，是切削液中无硅长效抑泡润滑组分。

本文关键词：芥酸,水基切削液,抑泡剂,消泡剂,抑泡机理,无硅配方
